Matplotlibの折れ線グラフ
公開日 2023-08-10
Matplotlibで折れ線グラフをプロットするには、ax.plotを使用します。ax.plotの簡単な例を以下に示します。
import numpy as np
import matplotlib.pyplot as plt
x = np.array([1, 2, 3, 4]) # 横軸の値
y = np.array([5, 3, 7, 4]) # 縦軸の値
fig, ax = plt.subplots()
ax.plot(x, y)
plt.show()

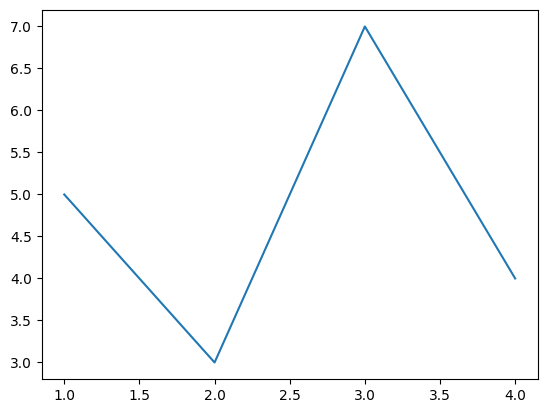

上に示すように、ax.plotの最初の引数は横軸の値、2番目の引数は縦軸の値とします。
複数系列の折れ線グラフ¶
折れ線を追加したい場合、以下のように配列のサイズを（横軸の点数）×（折れ線の数）とします。
y2 = np.array([[5, 3],
[3, 6],
[7, 2],
[4, 1]])
fig, ax = plt.subplots()
ax.plot(x, y2)
plt.show()

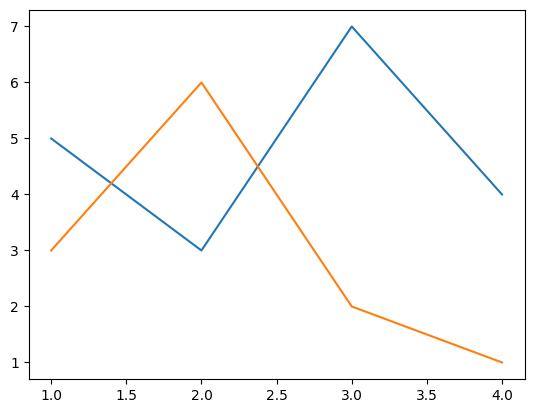

または、以下のようにax.plotを追加することでも線を追加できます。
y3 = np.array([3, 6, 2, 1])
fig, ax = plt.subplots()
ax.plot(x, y)
ax.plot(x, y3)
plt.show()線の太さ・色・種類を変える¶
線の太さを変える場合、linewidthオプションで指定します。値が大きいほど、線が太くなります。
また、線の種類と色は、それぞれlinestyle, colorオプションで指定します。

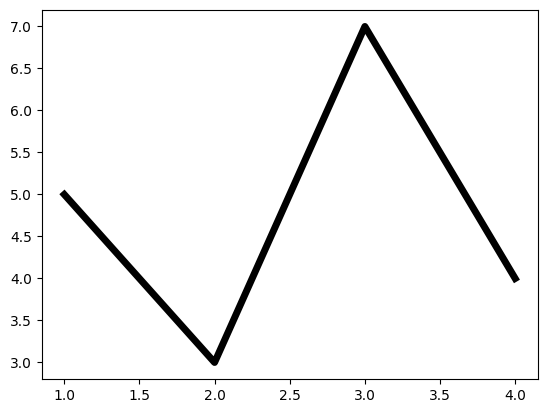

fig, ax = plt.subplots()
ax.plot(x, y, linewidth=5, color="black")
plt.show()
fig, ax = plt.subplots()

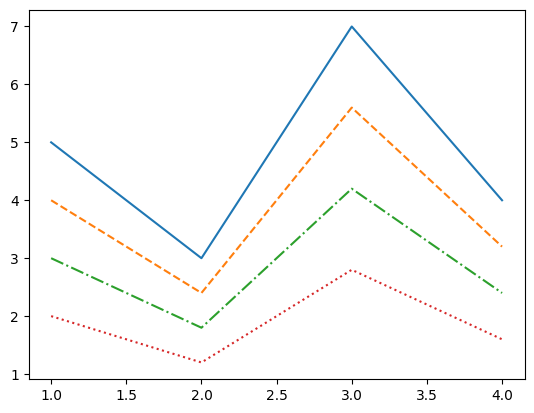

ax.plot(x, y, linestyle="solid") # 実線（デフォルト）
ax.plot(x, 0.8*y, linestyle="dashed") # 破線
ax.plot(x, 0.6*y, linestyle="dashdot") # 一点鎖線
ax.plot(x, 0.4*y, linestyle="dotted") # 点線
plt.show()
linewidth, linestyleオプションの詳細は以下の記事を参考にして下さい。
また、colorオプションの詳細は以下の記事を参考にして下さい。
マーカーを表示する¶
データのマーカーを表示するには、markerオプションを使用します。

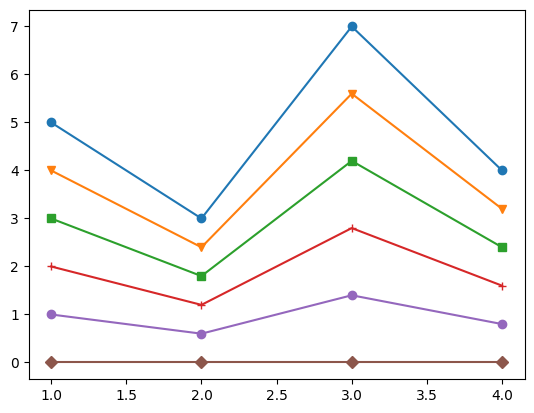

fig, ax = plt.subplots()
ax.plot(x, y, marker="o")
ax.plot(x, 0.8*y, marker="v")
ax.plot(x, 0.6*y, marker="s")
ax.plot(x, 0.4*y, marker="+")
ax.plot(x, 0.2*y, marker="o")
ax.plot(x, 0*y, marker="D")
plt.show()
主なmarkerオプションを以下の表に示します。
| marker | 説明 |
|---|---|
o | 丸 |
v | 下向き三角 |
^ | 上向き三角 |
< | 左向き三角 |
> | 右向き三角 |
s | 四角形(square) |
p | 五角形(pentagon) |
+ | +記号 |
x | x記号 |
D | ダイヤモンド |
その他に利用可能なマーカーの種類は、以下の公式ページを参照してください。
マーカーの枠線の太さ・色などは変更できます。指定できるオプションを以下の表に示します。
| オプション | 説明 |
|---|---|
| markersize | マーカーの大きさ |
| markeredgewidth | マーカー枠線の太さ |
| markeredgecolor | マーカー枠線の色 |
| markerfacecolor | マーカーの塗潰しの色 |
| fillstyle | マーカーの塗潰しスタイル。full (デフォルト), left, right, bottom, top, none (塗潰し無し) |
| markerfacecoloralt | マーカーの塗潰しの色2。fillstyleでleft, right, bottom, topを指定した際、塗り潰されない領域の色となる |

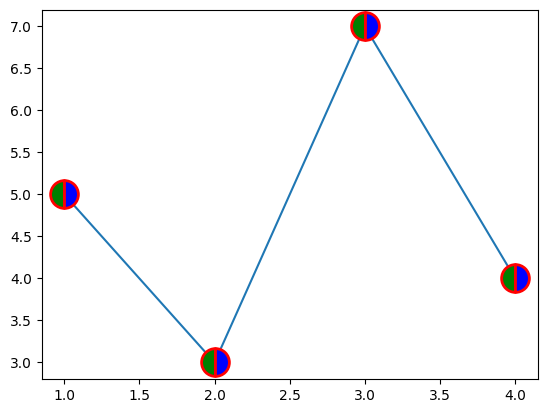

これらのオプションを使用した例を以下に示します。マーカーの枠線が赤、左半分が緑、右半分が青となります。
fig, ax = plt.subplots()
ax.plot(x, y, marker="o", markersize=20, markeredgecolor="red", markeredgewidth=2,
markerfacecolor="green", fillstyle="left", markerfacecoloralt="blue")
plt.show()
