Matplotlibの円グラフ
公開日 2023-08-10
Matplotlibで円グラフを出力するには、ax.pieを使用します。ax.pieの引数に数値の配列を与えます。
import matplotlib.pyplot as plt
x = [9, 7, 5, 3]
fig, ax = plt.subplots()
ax.pie(x)
plt.show()
デフォルトの設定では、時計の3時の位置を0度として、反時計周りにプロットします。また、円グラフの中心座標は(0, 0), 半径は1となります。
ax.pieのオプション¶
ax.pieの主なオプションを以下に示します。
labels(list): データのラベルlabeldistance(float): ラベルの中心からの距離（デフォルト：1.1）textprops(dict): テキストの書式を指定colors(list): グラフの色explode(list): グラフの要素を中心から切り離すpctdistance(float): 数値の中心からの距離（デフォルト：0.6）autopct(str): 割合を表示するshadow(bool):Trueの場合、グラフに影を付ける（デフォルト：False）startangle(float): グラフの開始角度（degree, デフォルト：0）counterclock(bool):Trueの場合、データを反時計回りに並べる（デフォルト：True）wedgeprops(dict): グラフの要素の書式を指定radius(float): 円グラフの半径（デフォルト：1）
データのラベル¶

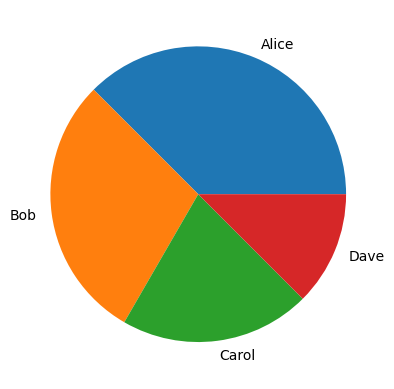

labelsオプションにデータのラベルを配列で与えることができます。
labels = ["Alice", "Bob", "Carol", "Dave"]
fig, ax = plt.subplots()
ax.pie(x, labels=labels)
plt.show()

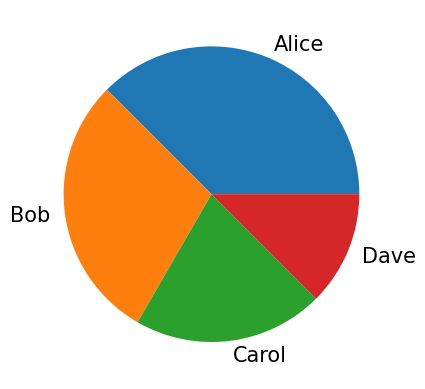

フォントの設定を変更するには、textpropsオプションを用います。文字の大きさを変更する場合、以下のようにfontsizeをキーとした辞書形式で与えます。
fig, ax = plt.subplots()
ax.pie(x, labels=labels, textprops={"fontsize": 15})
plt.show()
colors = ["black", "brown", "pink", "purple"]
fig, ax = plt.subplots()
ax.pie(x, labels=labels, colors=colors)
plt.show()
グラフの要素を切り離す¶

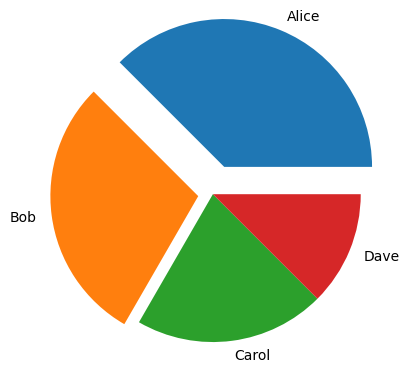

グラフの要素を中心から切り離した円グラフを作成するには、explodeオプションを用います。グラフの中心からのオフセット量を配列として与えます。位置を変更しない要素については0とします。
explode = [0.2, 0.1, 0, 0]
fig, ax = plt.subplots()
ax.pie(x, labels=labels, explode=explode)
plt.show()
データの割合を表示¶

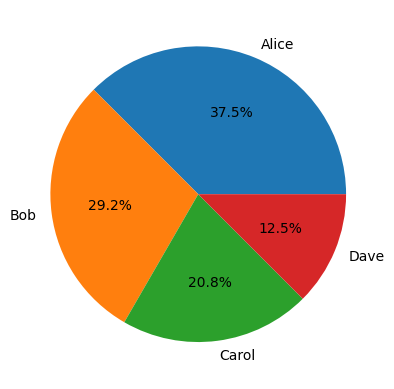

データの割合を円グラフ内に表示するには、autopctオプションを用います。autopctに書式を渡します。書式の例を以下の表に示します。
autopct | 例 |
|---|---|
%1.0f | 38, 29 |
%1.1f | 37.5, 29.2 |
%1.2f | 37.52, 29.21 |
%1.1f%% | 37.5%, 29.2% |
fig, ax = plt.subplots()
ax.pie(x, labels=labels, autopct="%1.1f%%")
plt.show()
また、数値の中心からの距離はpctdistanceオプションで指定可能です（デフォルト値は0.6）。
fig, ax = plt.subplots()
ax.pie(x, labels=labels, autopct="%1.1f%%", pctdistance=0.8)
plt.show()
グラフに影を付ける¶

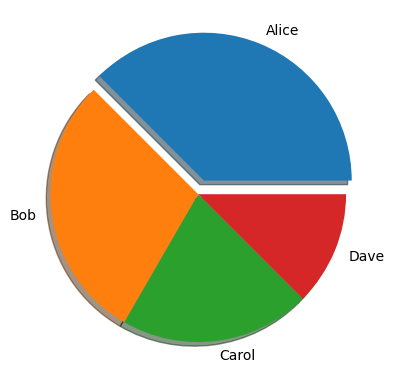

グラフに影を付けるには、shadow=Trueとします。
explode = [0.1, 0, 0, 0]
fig, ax = plt.subplots()
ax.pie(x, labels=labels, shadow=True, explode=explode)
plt.show()
開始角度を変更¶
円グラフの開始角度を変更するには、startangleオプションに開始角度(度)を与えます。デフォルト値は0で、時計の3時の方向です。startangleの値が大きいほど、開始角度は反時計回りに増えます。
なお、counterclock=Falseとしてグラフを時計回りとした場合でも、startangleオプションには影響しません。

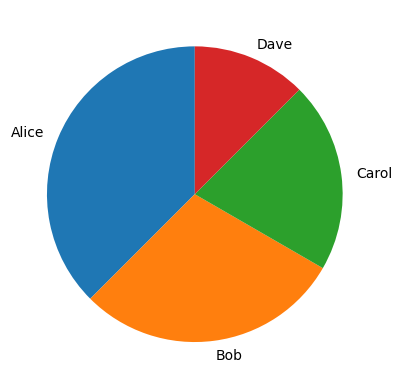

以下は開始角度を90度（時計の12時の位置）とした例です。
fig, ax = plt.subplots()
ax.pie(x, labels=labels, startangle=90)
plt.show()
時計回りのグラフ¶

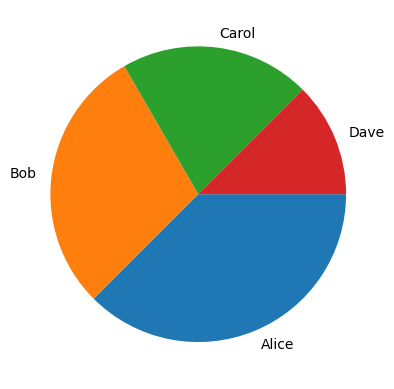

グラフを時計回りにするには、counterclock=Falseと設定します。
fig, ax = plt.subplots()
ax.pie(x, labels=labels, counterclock=False)
plt.show()

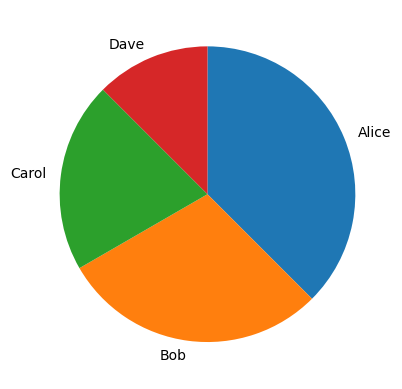

時計回りとして、さらに開始角度を90度（時計の12時の位置）とした円グラフの例を以下に示します。
fig, ax = plt.subplots()
ax.pie(x, labels=labels, startangle=90, counterclock=False)
plt.show()
枠線を付ける¶

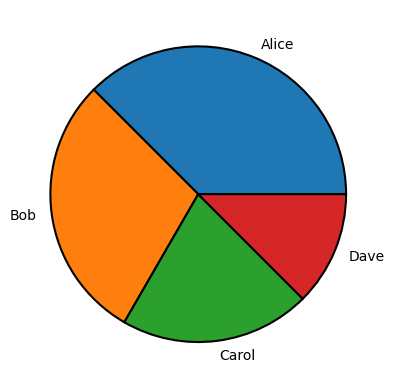

グラフに枠線を付けるには、wedgepropsオプションを用います。wedgepropsは辞書形式で指定し、linewidthキーに枠線の太さ、edgecolorキーに枠線の色をそれぞれ指定します。
fig, ax = plt.subplots()
ax.pie(x, labels=labels, wedgeprops={"linewidth": 1.5, "edgecolor": "black"})
plt.show()
凡例を表示¶

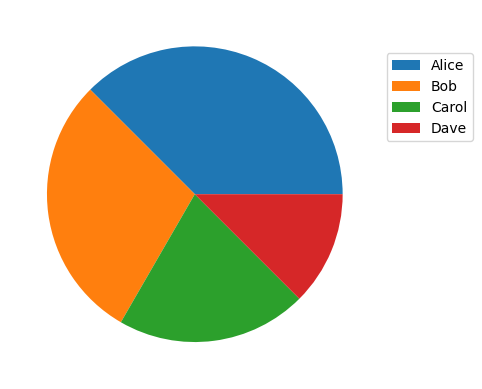

グラフに反映を表示するには、ax.legendにラベルを渡します。また、bbox_to_anchorオプションで位置を調整できます。
fig, ax = plt.subplots()
ax.pie(x)
ax.legend(labels, bbox_to_anchor=(1, 0.9))
plt.show()
ax.legendの詳細については、以下の記事を参照ください。
