この記事では、Matplotlibの線の書式を設定する方法を解説します。

線の主な書式を以下の表に示します。

引数	説明
linewidth/lw	線の太さ
color/c	線の色
alpha	色の透明度
linestyle	線の種類

線の太さ¶

線の太さはlinewidthまたはlwで指定します。値が大きいほど線は太くなります。

import matplotlib.pyplot as plt

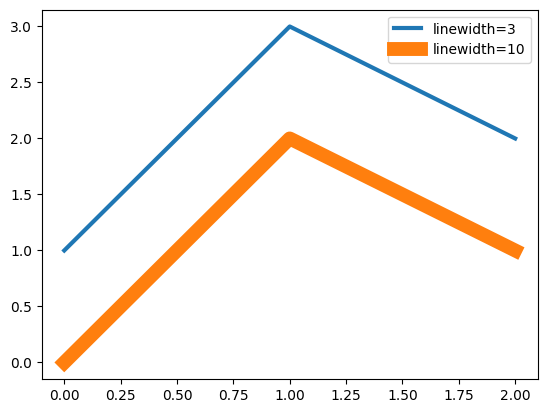

fig, ax = plt.subplots()
ax.plot([1, 3, 2], linewidth=3, label="linewidth=3")
ax.plot([0, 2, 1], linewidth=10, label="linewidth=10")
ax.legend()
plt.show()

線の色¶

線の色はcolorまたはcで指定します。指定する方法は、redやblueなどの文字列を与える他に、RGBや16進数のカラーコードで与えることなども可能です。

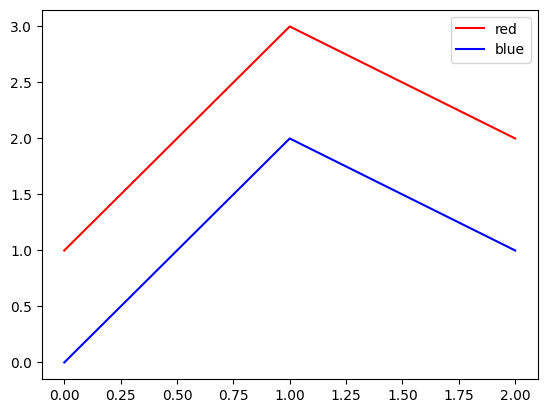

fig, ax = plt.subplots()
ax.plot([1, 3, 2], color="red", label="red")
ax.plot([0, 2, 1], color="blue", label="blue")
ax.legend()
plt.show()

線の透明度¶

線の透明度はalphaで指定します。alphaは0から1の範囲を取り、値が小さいほど透明になります。デフォルトの値は1になります。

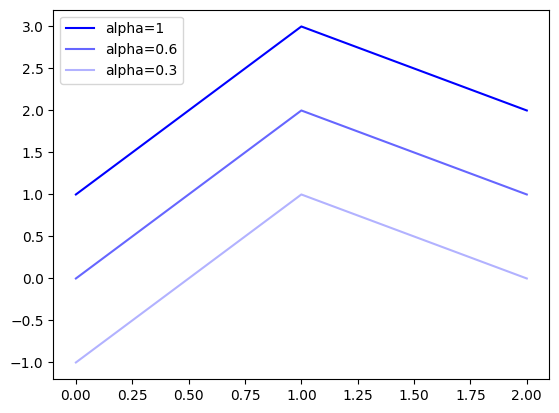

fig, ax = plt.subplots()
ax.plot([1, 3, 2], color="blue", alpha=1, label="alpha=1")
ax.plot([0, 2, 1], color="blue", alpha=0.6, label="alpha=0.6")
ax.plot([-1, 1, 0], color="blue", alpha=0.3, label="alpha=0.3")
ax.legend()
plt.show()

線の種類¶

線の種類はlinestyleまたはlsで指定します。文字列または記号で指定できます。

文字列	記号	説明
solid	`"-"`	実線
dashed	`"--"`	破線
dashdot	`"-."`	1点鎖線
dotted	`":"`	点線
None	`""`	線なし

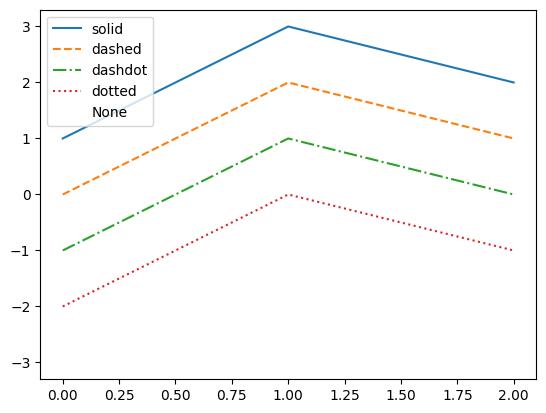

fig, ax = plt.subplots()
ax.plot([1, 3, 2], linestyle="solid", label="solid")
ax.plot([0, 2, 1], linestyle="dashed", label="dashed")
ax.plot([-1, 1, 0], linestyle="dashdot", label="dashdot")
ax.plot([-2, 0, -1], linestyle="dotted", label="dotted")
ax.plot([-3, -1, -2], linestyle="None", label="None")
ax.legend()
plt.show()

また、linestyleには任意の線の種類を指定することもできます。以下のようにタプルを与えます。最初の要素でオフセットを指定し、以降でonに線の長さ、offに空白の長さを指定します。onとoffは繰り返し指定できます。

(offset, (on, off))
(offset, (on, off, on, off))
(offset, (on, off, on, off, on, off))
...

以下にオフセットの例を示します。青線はオフセット0, オレンジの線はオフセット5です。オレンジ線の一番左側は、通常の破線の半分の長さとなっています。

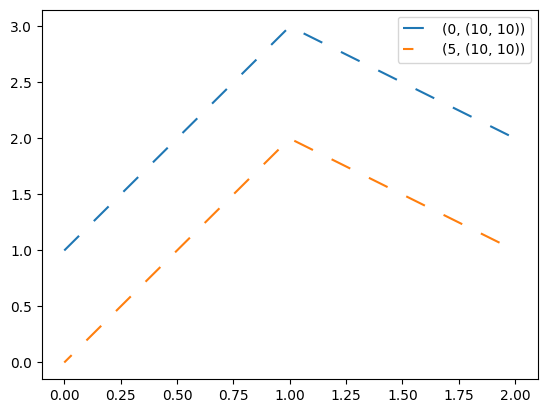

fig, ax = plt.subplots()
ax.plot([1, 3, 2], linestyle=(0, (10, 10)), label="(0, (10, 10))")
ax.plot([0, 2, 1], linestyle=(5, (10, 10)), label="(5, (10, 10))")
ax.legend()
plt.show()

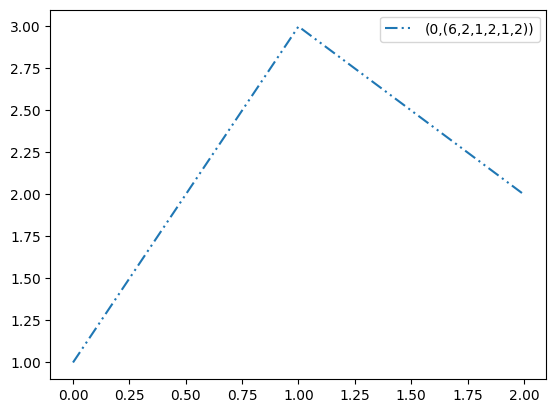

また、以下に2点鎖線の例を示します。

fig, ax = plt.subplots()
ax.plot([1, 3, 2], linestyle=(0,(6,2,1,2,1,2)), label="(0,(6,2,1,2,1,2))")
ax.legend()
plt.show()
